Aspiratori elicoidali da parete
-
DESCRIZIONE
Caratteristiche generali0
Gli aspiratori elicoidali della serie AFM sono stati progettati per essere installati in ambienti commerciali o industriali ove si necessita una estrazione dell’aria, non polverosa o acida.
Per espulsione diretta all’esterno o in condotto breve
- Struttura portante realizzata in lamiera di acciaio e verniciata con polveri epossidiche.
- Girante in materiale metallico con 6 pale e mozzo in acciaio zincato, equilibrata staticamente e dinamicamente.
- Motore asincrono unificato con carcassa in alluminio IP55, CLASSE F, S1.
- Motore progettati in accordo alla Direttiva 2009/125/CE ErP.
- Versioni con alimentazione V400 trifase Hz50 e V230 monofase Hz50.
- Griglia di supporto motore antinfortunistica verniciata con polveri epossidiche
- Funzionamento per servizio continuo con temperatura dell’aria max 40°C.
ACCESSORI:
- Regolatore di velocità a parzializzazione di fase per motori monofase.
- Rete di protezione antinfortunistica per il lato mandata dell’aspiratore, per applicazione alla parete esterna.
- Chiusura a gravità per applicazione alla parete esterna, realizzata in materiale plastico ad alta densità strutturale, stabilizzato ai raggi UV e particolarmente resistente all’azione corrosiva degli agenti atmosferici.
- Le chiusure a gravità CGE 500/AFM e CGE 600/AFM sono realizzate in lamiera di acciaio, verniciate con polveri epossidiche ed
hanno la rete di protezione antinfortunistica incorporata.
-
VANTAGGI
0
Gli aspiratori elicoidali della serie AFM sono stati progettati per essere installati in ambienti commerciali o industriali ove si necessita una estrazione dell’aria, non polverosa o acida.
Per espulsione diretta all’esterno o in condotto breve
Vantaggi -
SPECIFICHE TECNICHE
MONOFASE
CODICE MODELLO m3/h Pt max [Pa]
Rif. curve
Rpm nom.
MOTORE dB(A) 3mt
Kg Kw A Cl. Is. IP 2 POLI AP4300 AFM 250/2 MF 2150 148 1 2800 0,30 1,40 F 55 63,5 7,4 AP4304 AFM 300/2 MF 3480 261 2 2800 0,63 3,10 F 55 67,5 9,9 4 POLI AP4302 AFM 250/4 MF 1140 40 3 1400 0,18 0,80 F 55 50,5 7,4 AP4306 AFM 300/4 MF 2250 64 4 1400 0,18 0,80 F 55 57,5 8,1 AP4308 AFM 350/4 MF 3200 79 5 1400 0,18 1,10 F 55 60,5 10,1 AP4310 AFM 400/4 MF 4700 102 6 1400 0,42 2,10 F 55 64,5 11,8 AP4314 AFM 450/4 MF 5840 136 7 1400 0,60 2,80 F 55 64,5 12,7 AP4318 AFM 500/4 MF 7560 175 8 1400 0,84 3,90 F 55 66,5 19,5 AP4320 AFM 560/4 MF 10530 225 9 1400 1,12 5,30 F 55 70,5 21,4 TRIFASE
CODICE MODELLO m3/h Pt max [Pa]
Rif. curve
Rpm nom.
MOTORE dB(A) 3mt
Kg Kw A(400V) Cl. Is. IP 2 POLI AP4330 AFM 250/2 TF 2150 148 1 2800 0,28 0,63 F 55 63,5 7,4 AP4334 AFM 300/2 TF 3480 261 2 2800 0,54 0,98 F 55 66,5 9,9 4 POLI AP4332 AFM 250/4 TF 1140 40 3 1400 0,18 0,45 F 55 50,5 7,4 AP4336 AFM 300/4 TF 2250 64 4 1400 0,18 0,45 F 55 57,5 8,1 AP4338 AFM 350/4 TF 3200 79 5 1400 0,20 0,50 F 55 60,5 10,1 AP4340 AFM 400/4 TF 4700 102 6 1400 0,39 0,91 F 55 64,5 11,8 AP4344 AFM 450/4 TF 5840 136 7 1400 0,54 1,10 F 55 64,5 12,7 AP4348 AFM 500/4 TF 7560 175 8 1400 0,80 1,63 F 55 66,5 19,5 AP4352 AFM 560/4 TF 10530 225 9 1400 0,94 2,00 F 55 70,5 21,4 AP4354 AFM 630/4 TF 13450 288 10 1400 1,34 2,70 F 55 73,5 26,7 6 POLI AP4342 AFM 400/6 TF 2800 39 11 700 0,26 0,63 F 55 54,5 11,1 AP4346 AFM 450/6 TF 4000 51 12 700 0,34 0,75 F 55 56,5 12,7 AP4350 AFM 500/6 TF 4630 69 13 700 0,34 0,75 F 55 56,5 15,6 AP4356 AFM 630/6 TF 9400 117 14 700 0,57 1,18 F 55 64,5 22,5 AP4358 AFM 710/6 TF 14700 107 15 700 0,98 2,18 F 55 68,5 35,9 Per i dati motore consultare la scheda tecnica
-
NORMATIVE E INSTALLAZIONE
Normativa
- Conforme Reg. (UE ) 327/2011

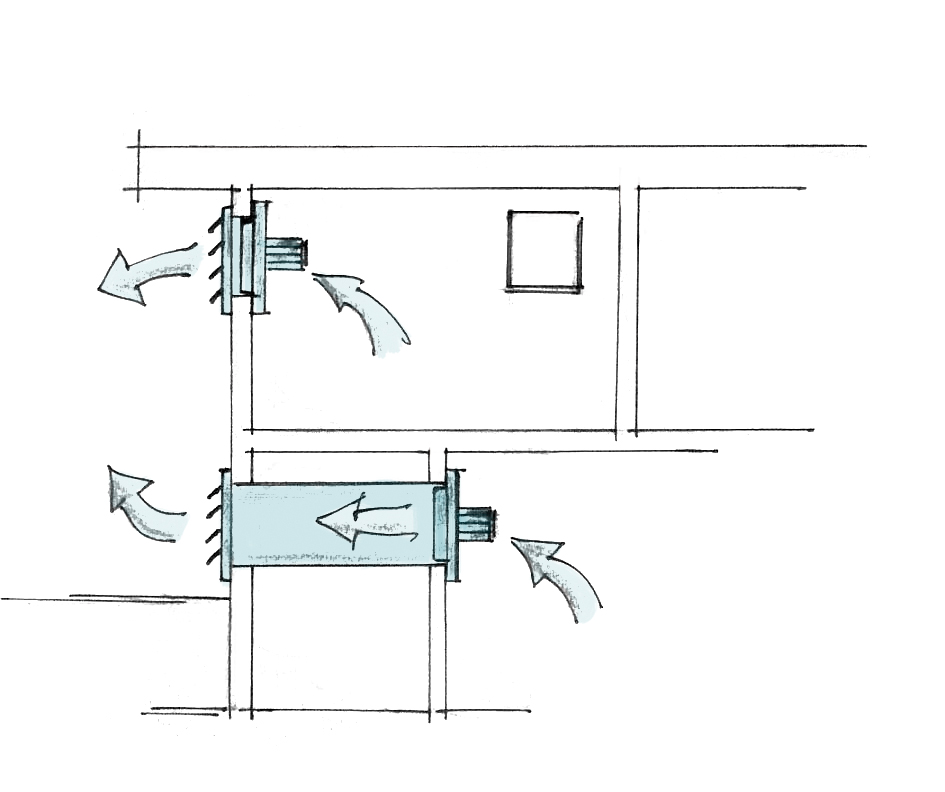

Installazione e funzionamento- Predisposti per essere installati a muro, a pannello o in condotti di ventilazione ove non siano presenti perdite di carico significative.
