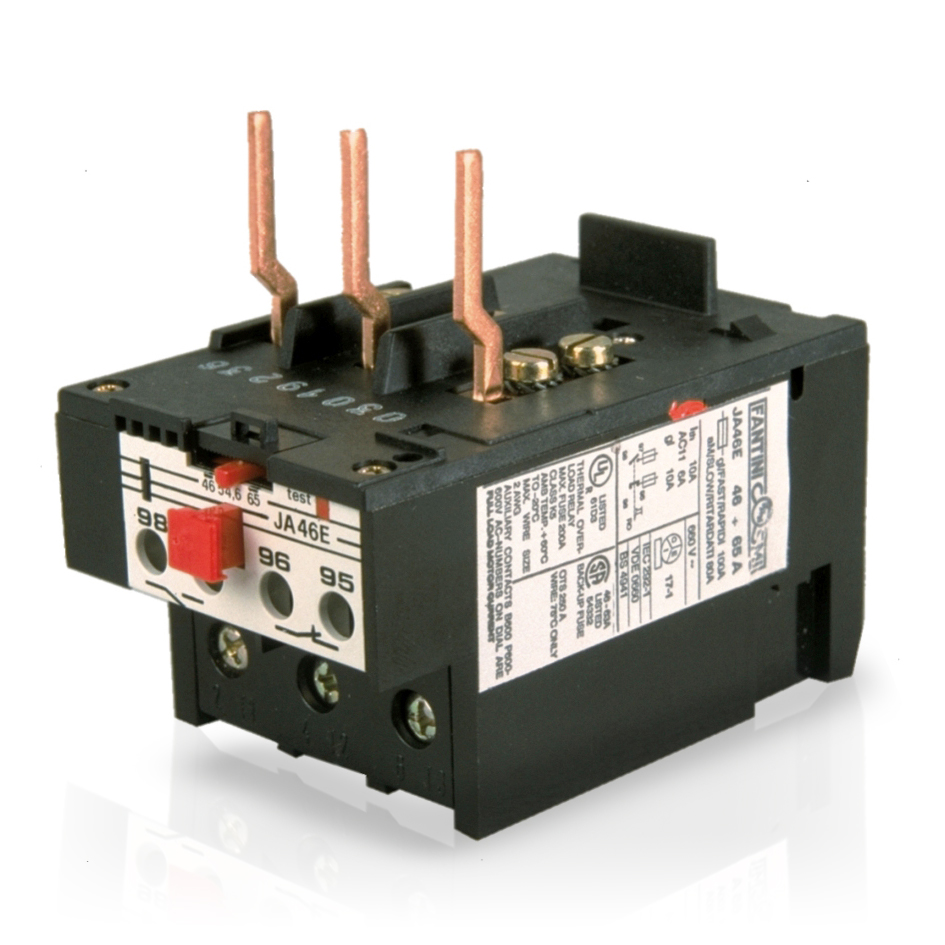

Relè termico per contattori HR33 - HR40 - HR46 - HR55
-
DESCRIZIONE
Caratteristiche generali0
Per la protezione contro i danni provocati dai sovraccarichi di utenze trifasi. In caso di carichi monofasi, collegare i serie due poli del relè termico in modo da ottenere il riscaldamento dei tre bimetalli.
- Compensazione automatica della temperatura ambiente
- Protezione contro la mancanza di fase
- Reinserzione manuale
- Tasto di arresto/ reinserzione
- Indicatore di intervento e test di sgancio
- Temperatura di funzionamento da -5°C a +55°C
- Temperatura di immagazzinaggio da – 40°C a +70°C
- Umidità relativa da 45 a 85%
- Tensione nominale d’isolamento Ui V~ 600
- Temperatura ambiente ammissibile -20 ÷ 60 °C
- Compensazione della temperatura -20 ÷ 60 °C
- Umidità massima 95% a 40°C %UR
- Reinserzione manuale e automatica
- Tasto di simulazione intervento
- Contatti ausiliari 1NO + 1NC
Caratteristiche elettriche- Contatti ausiliari 1NO + 1NC
- Corrente nominale termica c.a. Ith A 10
Corrente nominale d’impiego:
- 220/240V ~ A 6
- 380/415V ~ A 3
- 500V ~ A 1,5
- Vc.c. W 100TABELLA DI SCELTA DELLE TARATURE
CODICI > A B C D E SCALA DI REGOLAZIONE
15
÷
2320
÷
3328
÷
4235
÷
5046
÷
65FUSIBILI DI PROTEZIONE (A)AM 25 40 50 63 80 gl 50 63 80 100 100 -
VANTAGGI
0
Per la protezione contro i danni provocati dai sovraccarichi di utenze trifasi. In caso di carichi monofasi, collegare i serie due poli del relè termico in modo da ottenere il riscaldamento dei tre bimetalli.
Vantaggi -

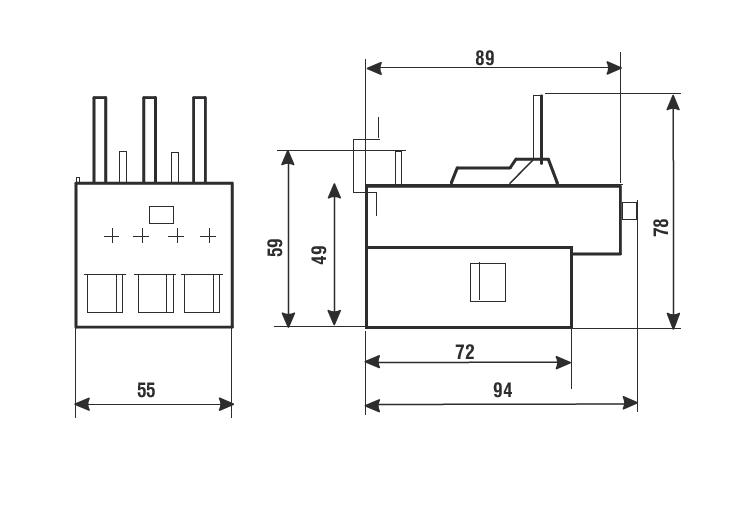

SPECIFICHE TECNICHE
Scala di regolazione A
Corrente nominale termica Ith
Caratteristiche dei contatti
Corrente nominale
IeVc.a.Vc.c.220V-240V380V-415V500VWJA46… da 15…………a 65
(vedi tabella di scelta)10 A 6 A3 A1,5 A100 -
NORMATIVE E INSTALLAZIONE
NormativaInstallazione e funzionamento
