ECOCOMFORT PLUS

Unità di ventilazione e aspirazione puntuale ad alta efficienza con recupero di calore e telecomando a raggi infrarossi

•
•
•
•
•

ECOCOMFORT PLUS CERCA UN AGENTE DI ZONA

•
•
•
•
•
•
•

• DESCRIZIONE
• VANTAGGI
• SPECIFICHE TECNICHE
• NORMATIVE E INSTALLAZIONE
• SCHEDA E DOCUMENTAZIONE

• DESCRIZIONE
  0

  ECOCOMFORT PLUS è un sistema di ventilazione che consente di avere sempre un ricambio di aria pulita in ambienti indoor, senza necessità dell’apertura delle finestre, prevenendo anche la formazione di umidità e muffe.
  Uno scambiatore di calore ceramico rigenerativo ad alta efficienza, posto all’interno dell’unità, accumula il calore ceduto dal flusso d’aria estratta dalla stanza e lo restituisce riscaldando l’aria durante il ciclo d’immissione, recuperando così il calore in uscita ed evitando il dispendio energetico.

  ECOCOMFORT PLUS é disponibile in due diametri (100 mm e 160 mm) e deve essere installato sulle pareti perimetrali.

  Non richiede ulteriori configurazioni.

  Caratteristiche generali

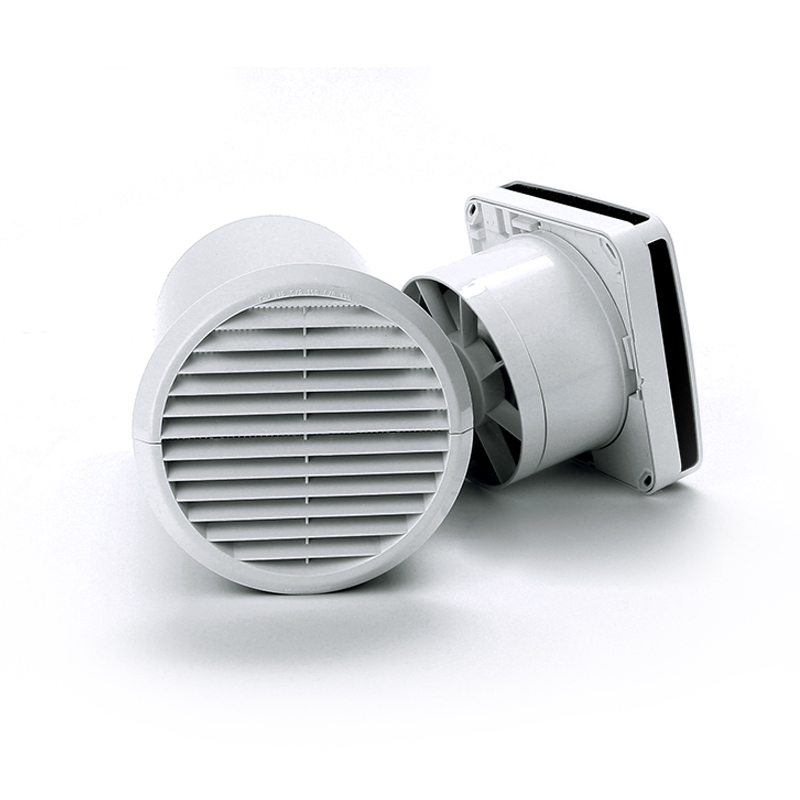

  La confezione AP19993 e AP19989 comprende: unità di ventilazione con recuperatore di calore, tubo telescopico e griglia esterna, telecomando a raggi infrarossi.

  Le confezione AP199931 e AP199891 comprende: unità di ventilazione con recuperatore di calore, tubo telescopico e griglia esterna.

  .

  UNITÀ VENTILANTE

  • Aspiratore/Ventilatore elicoidale e motore DC Brushless;
  • Tubo telescopico in PVC antiurto;
  • Scambiatore ceramico rigenerativo con efficienza fino a 90%;
  • Filtro in poliuretano reticolato, classe di filtrazione ISO Coarse secondo EN799;
  • Raddrizzatore di flusso per garantire prestazioni più elevate, solo per versione con diametro 160 mm (AP19993);
  • LED di segnalazione nella parte inferiore della scocca frontale;
  • Sensori temperatura, qualità dell’aria VOC, umidità e crepuscolare;
  • Grado di protezione IPX4.

  .

  TELECOMANDO A RAGGI INFRAROSSI

  • Tastiera a 12 tasti semplice e funzionale;
  • Tecnologia a raggi infrarossi per una comunicazione è ancora più veloce con il dispositivo;
  • Riscontri funzionali tramite LED di segnalazione nella parte inferiore della scocca frontale;
  • Compatibile con tutti i dispositivi della serie ECOCOMFORT PLUS;
  • Grado di protezione: IP40;
  • Durata batteria: > 24 mesi.

  Caratteristiche elettriche

  UNITÀ VENTILANTE  _  Alimentazione 110V ÷ 230V~ 50/60Hz

  TELECOMANDO A RAGGI INFRAROSSI  _  Alimentazione: 2 batterie AAA (non in dotazione)

• VANTAGGI
  0

  ECOCOMFORT PLUS è un sistema di ventilazione che consente di avere sempre un ricambio di aria pulita in ambienti indoor, senza necessità dell’apertura delle finestre, prevenendo anche la formazione di umidità e muffe.
  Uno scambiatore di calore ceramico rigenerativo ad alta efficienza, posto all’interno dell’unità, accumula il calore ceduto dal flusso d’aria estratta dalla stanza e lo restituisce riscaldando l’aria durante il ciclo d’immissione, recuperando così il calore in uscita ed evitando il dispendio energetico.

  ECOCOMFORT PLUS é disponibile in due diametri (100 mm e 160 mm) e deve essere installato sulle pareti perimetrali.

  Non richiede ulteriori configurazioni.

  Vantaggi

  ECOCOMFORT PLUS è dotato di filtro con classe di efficienza ISO COARSE che trattiene le eventuali impurità dell’aria immessa in ambiente e di un motore DC brushless a basso consumo controllato da un microprocessore che elabora le informazioni dei sensori presenti sull’unità: di temperatura, VOC (Composti Organici Volatili), umidità e luminosità. Tutti questi sensori permettono all’unità di adottare le modalità di ventilazione più idonee in modo automatico e assicurare il miglior comfort ambientale.

  Il telecomando consente un facile utilizzo da parte dell’utente finale. Grazie alla tecnologia a raggi infrarossi (IR) la comunicazione con il dispositivo è immediata e l’utente può gestire in modo semplice la sensoristica di cui è dotata l’unità. In più il led nella parte inferiore della cover frontale indica le funzioni correnti con colorazioni differenti: all’utente e all’installatore è solo richiesto di stabilire quali soglie del comfort si desidera ottenere nell’abitazione.

  Installando più unità ECOCOMFORT PLUS basterà un solo telecomando per comandarle tutte.

• SPECIFICHE TECNICHE

  CODICE	MODELLO	Ø TUBO	DIMENSIONI MAX LOCALE	VELOCITA	m³/h’	POTENZA MAX ASSORBITA	TENSIONE DI ALIMENTAZIONE	dB(A) 1,5 mt
  AP19993	ECOCOMFORT PLUS 160	160 mm	35 mq (*)	bassa	28	2,8 W	110V ÷ 230V~ 50/60Hz	26
  				media	33	5,2 W	110V ÷ 230V~ 50/60Hz	30
  				alta	50	8,9 W	110V ÷ 230V~ 50/60Hz	36
  				sleep	15	1,6	110V ÷ 230V~ 50/60Hz	n.d.
  AP19989	ECOCOMFORT PLUS 100	100 mm	20 mq (*)	bassa	7	2,0 W	110V ÷ 230V~ 50/60Hz	18
  				media	16	3,5 W	110V ÷ 230V~ 50/60Hz	23
  				alta	26	5,0 W	110V ÷ 230V~ 50/60Hz	28
  				sleep	5	n.d.	110V ÷ 230V~ 50/60Hz	n.d.



  CODICE	MODELLO	Ø TUBO	DIMENSIONI MAX LOCALE	VELOCITA	m³/h’	POTENZA MAX ASSORBITA	TENSIONE DI ALIMENTAZIONE	dB(A) 1,5 mt
  AP199931	ECOCOMFORT PLUS 160 SENZA TELECOMANDO	160 mm	35 mq (*)	bassa	28	2,8 W	110V ÷ 230V~ 50/60Hz	26
  				media	33	5,2 W	110V ÷ 230V~ 50/60Hz	30
  				alta	50	8,9 W	110V ÷ 230V~ 50/60Hz	36
  				sleep	15	1,6	110V ÷ 230V~ 50/60Hz	n.d.
  AP199891	ECOCOMFORT PLUS 100 SENZA TELECOMANDO	100 mm	20 mq (*)	bassa	7	2,0 W	110V ÷ 230V~ 50/60Hz	18
  				media	16	3,5 W	110V ÷ 230V~ 50/60Hz	23
  				alta	26	5,0 W	110V ÷ 230V~ 50/60Hz	28
  				sleep	5	n.d.	110V ÷ 230V~ 50/60Hz	n.d.

  * dato calcolato su: ricambio d’aria pari a 0,5 Vol/h e altezza locale 2,70 con una unità master ed una unità slave.
  Esempio di calcolo: superficie ambiente x 2,70 metri x 0,5 Vol/h
  Aumentando il numero delle unità slave è possibile aumentare la copertura in mq.

  CODICE	MODELLO	per applicazione su:
  AP6R6306151	GRUPPO MOTOVENTILANTE PLUS 100	tutti i modelli ECOCOMFORT PLUS e ECOCOMFORT RF 100
  AP6R6306152	GRUPPO MOTOVENTILANTE PLUS 160	tutti i modelli ECOCOMFORT PLUS e ECOCOMFORT RF 160
  AP6R6306150	TELECOMANDO ECOCOMFORT PLUS	tutti i modelli ECOCOMFORT PLUS
  AP19978	FILTRO ISO COARSE DI RICAMBIO – FR004	tutti i modelli ECOCOMFORT
  AP1612	GRIGLIA ANTIPIOGGIA E ANTIVENTO – GAP150	tutti i modelli ECOCOMFORT 160
  AP19986	KIT PREDISPOSIZIONE	tutti i modelli ECOCOMFORT 160
  AP19880	SILENZIATORE FONOASSORBENTE – SLF 150	tutti i modelli ECOCOMFORT 160
• NORMATIVE E INSTALLAZIONE
  Normativa

  • Conforme Reg. (UE) 1254/2014.

  Installazione e funzionamento

  L’unità di ventilazione ECOCOMFORT PLUS deve essere installata sulle pareti perimetrali, da un minimo di 24 cm.
  Grazie al tubo telescopico, è facilmente adattabile a tutti gli spessori di muri, inoltre l’installazione è estremamente facile e veloce grazie anche alla griglia esterna pieghevole che può essere montata anche dall’interno del locale.

  Non necessità di ulteriori configurazioni.
• SCHEDA E DOCUMENTAZIONE
  • ECOCOMFORT PLUS scheda tecnica
  • ECOCOMFORT PLUS istruzioni
  • ECOCOMFORT PLUS legenda segnale led
  • ECOCOMFORT PLUS 100 energy label
  • ECOCOMFORT PLUS 160 energy label
  • Dichiarazione UE di conformità - Conformity EU declaration
  • BIM Object AP19989
  • BIM Object AP19993
