Barra connessione 8 ingressi / 8 uscite, con ingressi timer e termostato sicurezza con comando pompa circolazione
-
DESCRIZIONE
Caratteristiche generali0
La barra di connessione è un dispositivo ubicato nella cassetta del collettore di distribuzione, avente lo scopo di agevolare
le connessioni tra i termostati ambiente, i termo-attuatori a 230Vca ed una eventuale pompa di circolazione.- EVWC8L: barra connessione 8 ingressi / 8 uscite, con ingressi timer e termostato di sicurezza
- EVWC8: barra connessione 8 ingressi / 8 uscite, con ingressi timer e termostato sicurezza con comando pompa circolazione
- Temperatura di esercizio 0°C ÷ 45°C , HR 80% max non codsensante.
- Temperatura di stoccaggio -10°C ÷ 50°C.
Caratteristiche elettriche- Alimentazione: 230Vca ±10% – 50Hz
- Potenza assorbita: 0,2VA max per EVWC8L, 2,5VA max per EVWC8
- Carico max applicabile complessivamente 3A
- Protezioni fusibile ritardato 3,15A/T (tipo 5×20 mm.)
- Portata contatti relè PC 5 (3) A – 250Vca (solo per EVWC8)
- Sezione massima cavi 2,5 mm²
-
VANTAGGI
0
La barra di connessione è un dispositivo ubicato nella cassetta del collettore di distribuzione, avente lo scopo di agevolare
le connessioni tra i termostati ambiente, i termo-attuatori a 230Vca ed una eventuale pompa di circolazione.Vantaggi -
SPECIFICHE TECNICHE
CODICE ALIMENTAZIONE CARICO MAX PORTATA CONTATTI RELÈ POMPA DI CIRCOLAZIONE POTENZA ASSORBITA GRADO DI PROTEZIONE EVWC8L 230V (24V*) 3A - 0,2 VA IP20 EVWC8 230V 3A 5 (3) A – 250Vca 2,5 VA IP20 * Il modello EVWC8L, può essere utilizzato anche con alimentazione a 24Vca utilizzando termo-attuatori a 24Vca. -
NORMATIVE E INSTALLAZIONE
Normativa
- Conforme alla norma EN60730-1 e parti seconde

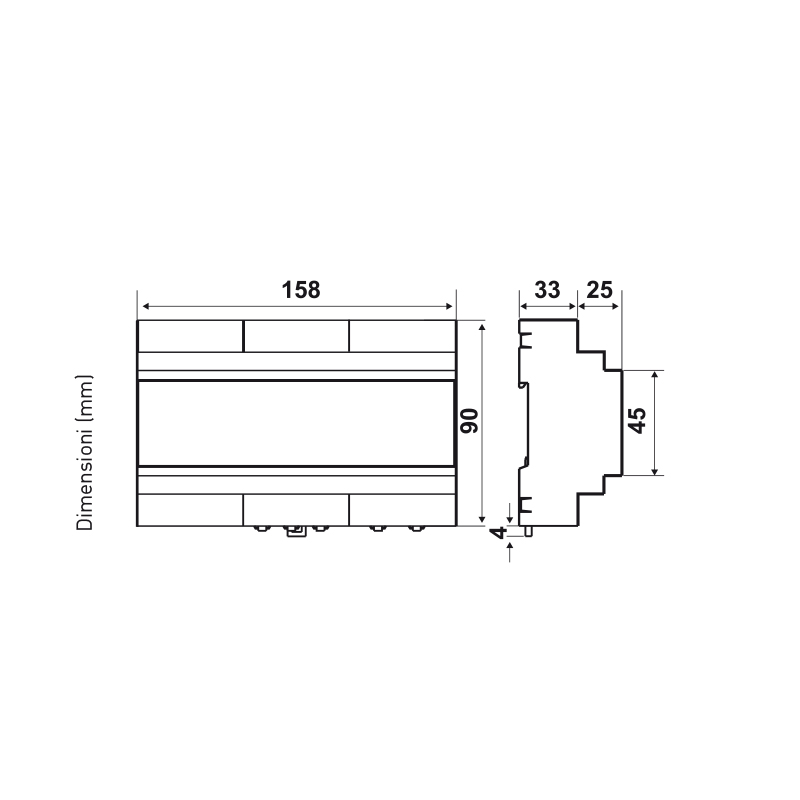

Installazione e funzionamento- Montaggio su barra DIN (9 moduli).
- Collegare il dispositivo alla rete di alimentazione tramite un interruttore bipolare conforme alle normative vigenti e con distanza di
apertura dei contatti di almeno 3mm. tra ciascun polo. - L’installazione ed i collegamenti elettrici vanno effettuati da personale qualificato ed in conformità alle normative vigenti.
