C01

Termostati a contatto

•
•

C01 CERCA UN AGENTE DI ZONA

•
•
•
•

• DESCRIZIONE
• SPECIFICHE TECNICHE
• NORMATIVE E INSTALLAZIONE
• SCHEDA E DOCUMENTAZIONE

• DESCRIZIONE
  0

  Termostato per la regolazione della temperatura dell’acqua nelle tubazioni di impianti di riscaldamento, ad esempio per fermare la pompa di circolazione quando la temperatura dell’acqua si è abbassata o per avviare gli aerotermi quando l’acqua ha raggiunto il valore impostato.

  Caratteristiche generali

  • Elemento sensibile con membrana in acciaio inossidabile saldata elettricamente, comprensivo del supporto con gli agganci per la fascia elastica a maglia metallica (compresa nella confezione).
  • Basetta, coperchio e manopola in materiale termoplastico antiurto autoestinguente V0.
  • Uscita dei collegamenti elettrici con passacavo in PVC.
  • Temperatura di immagazzinaggio e trasporto -35÷120 °C.
  • Differenziale 8 K (il differenziale va sottratto al valore di scala, i valori sono riferiti ad un gradiente termico di 6K/ora, 1K/min con pasta termoconduttrice).
  • Peso unitario 0,16 Kg.



  ACCESSORI

  • Cod. 303298LA: pressacavo G1/2 in termoplastico antiurto e autoestinguente V0 per uscita collegamenti.
  • Cod. 2055060: sacchetto pasta termoconduttrice.

  Caratteristiche elettriche

  • Microinterruttore in commutazione a scatto rapido con contatti in AGcdO dorati.
  • Portata contatti secondo EN 60730-1: 15(6)A 250V~ 50Hz.
• VANTAGGI
  0

  Termostato per la regolazione della temperatura dell’acqua nelle tubazioni di impianti di riscaldamento, ad esempio per fermare la pompa di circolazione quando la temperatura dell’acqua si è abbassata o per avviare gli aerotermi quando l’acqua ha raggiunto il valore impostato.

  Vantaggi
• SPECIFICHE TECNICHE

  CODICE	TIPO DI REGOLAZIONE	SCALA DI REGOLAZIONE TEMPERATURA	DIFFERENZIALE	TEMPERATURA AMMISSIBILE CORPO	TEMPERATURA MASSIMA BULBO
  C01A	esterna	20 ÷ 90 °C	8 K	85 °C	120 °C
  C01B *	esterna	10 ÷ 60 °C	8 K	85 °C	120 °C
  C01AM *	esterna con riarmo manuale	20 ÷ 90 °C	8 K	85 °C	120 °C
  C01ARI *	interna	20 ÷ 90 °C	8 K	85 °C	120 °C
  * fornibile per quantità e con termini di consegna da concordare			Il differenziale va sottratto al valore di scala. I valori sono riferiti ad un gradiente termico di 6K/ora, 1K/min con pasta termoconduttrice

• NORMATIVE E INSTALLAZIONE
  Normativa

  • Compliance with standards EN 60947-5-1, EN60730-1
  • Certificati secondo la Direttiva 2014/68/CE (PED);
  • Certificati ENEC.

  Installazione e funzionamento

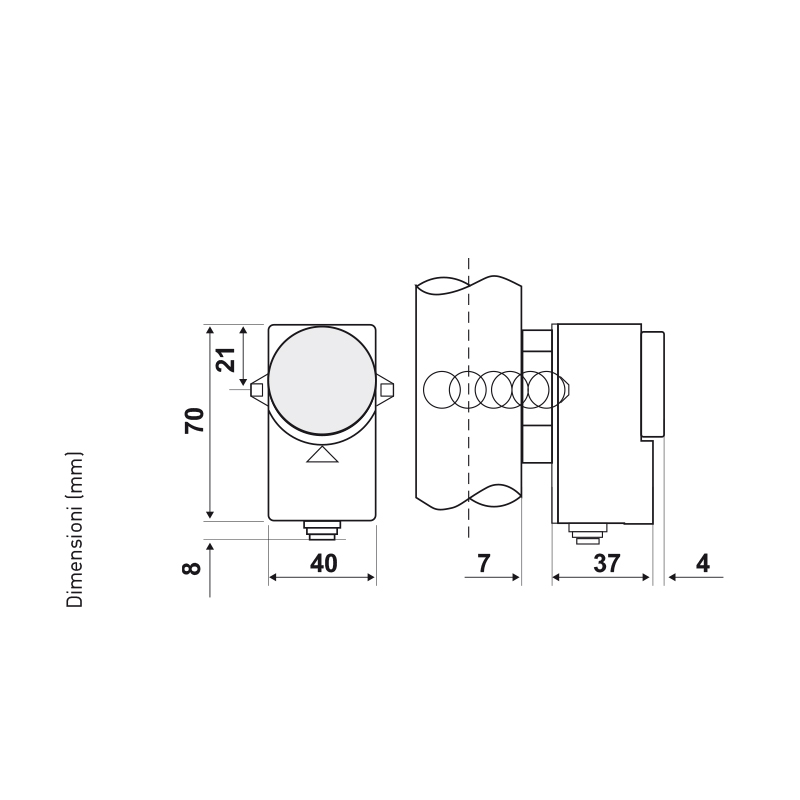

  • Fissaggio alla tubazione mediante fascia elastica a maglia metallica a corredo lunghezza 26 cm.
  • Pasta metallica termoconduttrice per migliorare lo scambio termico a richiesta.

  • Funzionamento a dilatazione di liquido.
  • All’aumento della temperatura: apre 1-2 chiude 1-4.
  • Rilevazione della temperatura mediante contatto diretto tra la superficie della tubazione e l’elemento sensibile (con l’eventuale interposizione di una pasta metallica termoconduttrice, fornibile su richiesta).
• SCHEDA E DOCUMENTAZIONE
  • C01A scheda tecnica
  • C01A istruzioni
  • Certificato PED - PED certificate
  • Dichiarazione UE di conformità - Conformity EU declaration
  • Certificato ENEC - ENEC certificate
  • C01 EN technical data sheet
  • C01 EN instructions
  • C01 RU technical data sheet
